Python入門講座(第13 & 14 回):外の世界と繋がろう¶¶

プログラムから実際のハードウェアを制御する方法の一つとして、電子計算機の初期からいまも使われている シリアル通信があります。今回はこのシリアル通信を使って実際のハードウェアを操作するプログラムを Pythonを使って作成してみましょう。

今日の目標¶

今回は、EPICS講習会などで使われたArduinoをベースにした簡単な装置を、Pythonのプログラムから制御する方法を見ていきます。 この装置を使うことで、計算機からハードウェアを制御するために バイナリ、アナログのデータをやりとるする方法の基礎を経験することができます。

内容¶

  1. シリアル通信って何?
  2. pyserial モジュール
  3. Arduinoベースの試験装置を制御するPythonプログラム

シリアル通信の概要¶

電子計算機で装置を制御する際には、計算機と装置とのデータを交換する方法としてパラレル方式とシリアル方式があります。パラレル方式では複数のビットデータを、そのビット数に応じた信号線を使って同時にそのデータを送受信する方法です。一方、シリアル方式では一本の通信線に複数のビットデータを時間的に分割して順次送信します。

パラレル方式とシリアル方式

シリアル通信では、データは時間にそって順次伝わっていきます。パラレル通信では、複数の信号線を使うことで一組みのデータが同時に送信されます。 パラレル通信は信号線の数を増やせば、短時間に大量のデータを送ることができるので高速通信に有利ですが、信号線が長くなってくると複数の信号線を伝わる信号の時間差(スキュー)が問題となってくるのでシリアル通信が有利ということが言えるでしょう。

信号伝達/信号処理に使われる周波数が高くなってくるにつれ、”長距離”の概念も変わってきます。

電気信号を使った通信が実用化された当初はシリアル通信といえば、モールス信号やテレタイプあるいは電話線をつかったモデムによる通信と いった数10メートルかkmオーダの応用が中心でした。10メートル程度であればGP-IB(IEE-488)やCAMACなどでは、パラレル通信もつかわれていました。

現在では、計算機と周辺装置の間では USB(Universal Serial Bus),IC間の接続でもI2(Inter-Integrated Circuit,I-squared-C)CやSPI(serial peripheral interface) というように、シリアル通信の利用が中心となっています。

(注:SPI:Synthetic Personality Inventory(総合適性検査)とは別物です。)

EIA-232(RS-232) 規格¶

EIA-232(RS-232)はUSBが普及する以前に広くつかれていたシリアル通信規格です。 DB(D-Sub)-25pinあるいはDB-9(DE-09)pinのケーブルで機器(DTE:data terminal equipment)と通信装置(DCE:data communication equipment, MODEM:Modulator-Demodulator)を接続するために使われていました。 TxDおよびRxDの信号線の他に、DTR(Data Terminal Ready), DCD(Data Carrier Detect), DSR(Data Set Ready),RTS/RTR(Request To Send/Ready to Receive), CTS(Clear To Send) といった通信制御のための信号線を持っています。

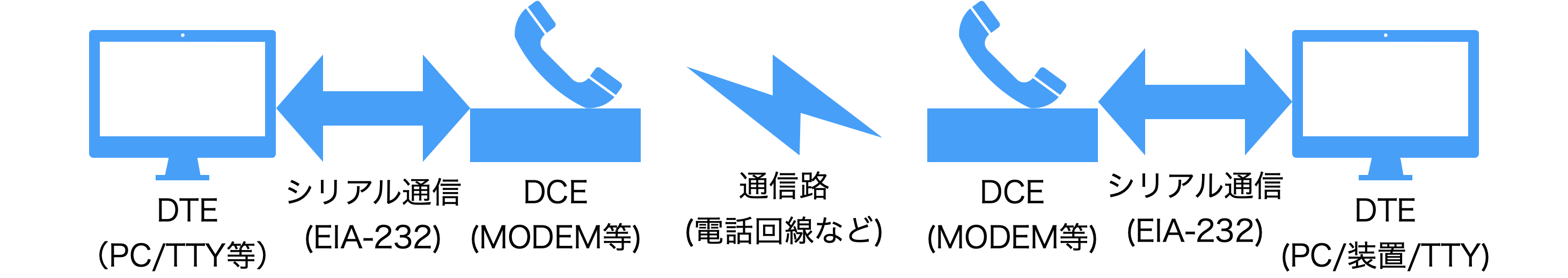

DCEとDTEの関係

注:DB-9:D-sub コネクターの9pin版。正しくはDE-9らしい。(D-subにはDA-DEの5タイプと3種類のDensityによる分類がある)。 アストンマーチン DB-9とは無関係

EIA-232(RS232-C) 信号の方向と接続の関係¶

初期のPCでは、EIA-232の信号(制御信号を含む)をサポートするために、DB-9コネクタが標準的に使われていました。制御信号を省くことで3芯のケーブル(Tx/Rx/GND)でも通信は可能となるので、その他のコネクタ(RJ-45など)が使われる場合もありました。

DTEとDTEの信号の関係

DCD信号¶

DCD信号はDCEからDTEに電話回線などの通信回路が接続済みであることを通知するために使われます。

クロスケーブルによるDTE-DTE接続¶

DTE-DTE間の距離によっては、ケーブルによる直接接続も可能です。この場合にはクロスケーブルと呼ばれる接続のケーブルが使われます。上図の点線の結線がクロスケーブルでは使われます。

変換ケーブル/コネクタの例¶

シリアル接続用ケーブルの一例として、USB-Serial変換ケーブルの一例(写真左)を示します。ケーブルの一端にUSB- Aコネクタ、反対の一端にはDB-9コネクタがUSB-Serial変換機能を持つ中央部を経由して接続されています。 写真右は同様のUSB-GPIB変換ケーブルです。GP-IBのコネクタはアンフェノール社が設計した24ピンのマイクロリボンコネクタになっています。GP-IBはパラレル接続ですので、EIA-232に比べ信号線の数が増えています。 USB Serial converter

IEEE-488¶

パラレル通信の一つの例としてIEE-488(GP-IB)規格があります。

IEEE-488規格はGPI-IB/HP-IBに起源をもつ、機器制御の国際規格です。現在のIEEE-488規格はIEEE-488.1, IEEE-48.2の二つの規格に分かれています。IEEE-488.1はGP-IBの電気的な規格を定めています。一方、IEEE-488.2はこの規格に従う機器の制御で使われるコマンドやデータのフォーマット、標準的なコマンドについて規定しています。IEEE-488.2は関連するSCPI ともに計算機と計測機器の間の通信のためのコマンドやデータのフォーマット、標準コマンドな度を規定しており、VXI11, HiSLIP, USBTMCなどのシリアル通信を使った方式でも採用されています。

Serialモジュール¶

Pythonでシリアル通信を取り扱うための基本モジュールはPySerialモジュールです。標準配布のモジュールではありませんので、PyPIからインストールします。

お使いの環境によっては、すでにインストール済みあるいはその環境のパッケージ管理システム(apt, yum/dnfなど)をつかってインストールすることも可能でしょう。

pyserialモジュールのインストール¶

PIPを使う方法

python3 -m pip install pyserial

yum/dnf(Redhat系Linux, RH, Centなど)

yum install pyserial

pyserialモジュールのインポート¶

配布パッケージの名前はpyserialですが、python モジュールとしての名前はserialとなっています。したがって、

from serial import *

あるいは

from serial import Serial

などで、必要なクラスをインポートします。

なお、このノートで使用しているpyserialのバージョンは次のようになっています。異なるバージョンのpyserialでは一部のプログラムで変更が必要なものがあります。

In [1]:
import serial
print(serial.__version__)
3.5

pyserialのサブモジュール¶

pysieralには、次のようなサブモジュールが用意されています。

  1. rs485 : RS485(multidropのシリアル通信)
  2. rfc2217: "Telnet Com Port Control" TCP-serialコンバーターによるシリアル通信
  3. serial.tools.list_ports: comports()などシリアルポートの検索、詳細情報の入手などいくつかのツール
    • 後で使い方の例をご紹介します。
  4. serial.tools.miniterm :簡易ターミナルアプリケーション

今回使用する試験装置の概要¶

ここで使う装置は、

  • マイクロコントローラと入出力/周辺回路を一枚の基盤に実装したArduinoに、入出力の見本として、
    • LED, サーミスタ(温度センサ), CdS(明るさセンサ), スイッチ, ブザーを接続してあります。
  • これらの素子より、このボードを使って DI, DO, AO, AI の基本的な入出力を試してみることができます。
  • このArduinoにはすでにこの講座用のプログラム(スケッチ)がダウンロードされており、USB端子に接続すると動作を始めます。
  • Arudinoと制御用のPCのUSBの接続はCDC(Communication Device Class)で行われます。
  • この結果、PCからは、Arduinoはシリアル通信で接続されたTTYデバイス(USBCDCデバイス)として認識されています。

試験装置の概要

この試験装置には、"gainermodoki32u"プログラム(Arduinoではスケッチと呼ばれます)が予めダウンロードされています。このプログラムが起動しているAruduinoは一文字のコマンドと二つまでの引数の組み合わせで、接続されている素子を操作することができます。

コマンド文字 引数 意味
H pin番号(D) ビット出力を1にする
L pin番号(D) ビット出力を0にする
R pin番号(D) ビット入力を読み込む
a pin番号(D)+出力値 PWM出力値設定
S pin番号(A) アナログ入力値を読み込む
M or ? NA バージョン番号

コマンドで使われるピン番号と接続されている素子の関係は次の様になっています。

表:コマンド引数のピン番号と素子の端末との関係

pin signal pin signal
D3(PWM/AO) 3-LED(R) D2(DO) Buzzer
D5(PWM/AO) 3-LED(G) D7(DI) Button(SW)
D6(PWM/AO) 3-LED(B) D8/D12(DI) 傾き(Tilt)スイッチ
D9(PWM/AO) LED(G) A0(AI) Cds
D10(PWM/AO) LED(R) A1(AI) Thermistor
D13(DO) On boad LED A5(AI) Vdd

Arduinoアプリを使った動作の確認¶

Arduinoボードの開発環境 Arduinoアプリにはシリアル モニタ機能が付属しています。

この機能を使って試験装置の動作を確認してみます。

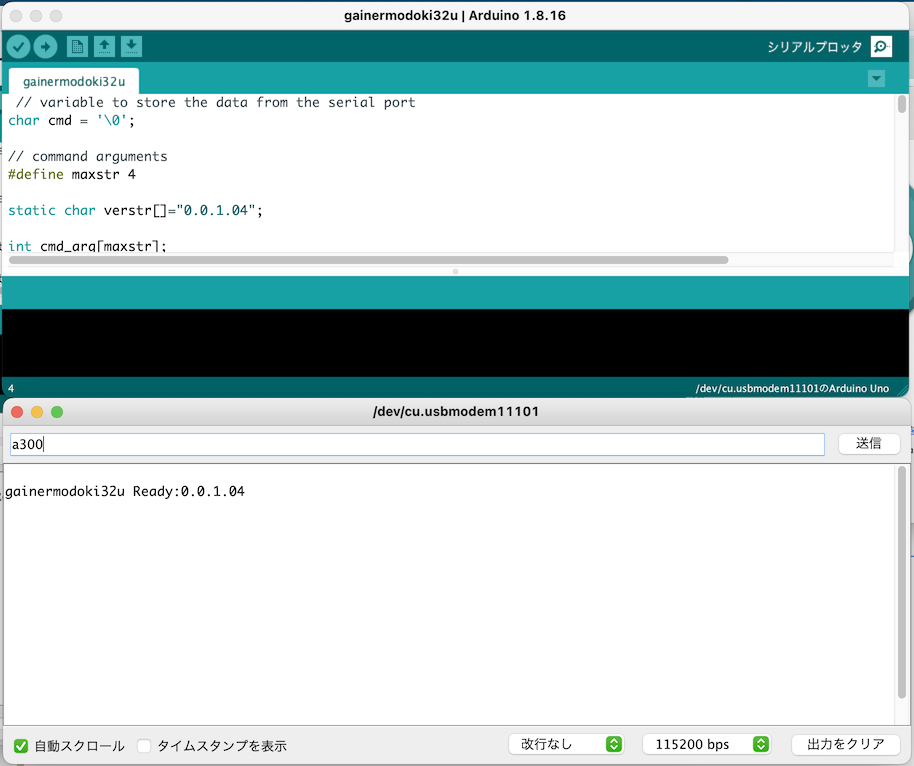

Arduino スクリーンモニタ

USB-CDC接続¶

少し前までのPCには、Serial Port(EIA-232(RS-232))のDSUB-9pinコネクタを持っているものも少なくありませんでした。しかし、2022年現在のPCではそういったPCは滅多にお目にかかりません。したがって、最近のPCをシリアル接続しか受け付けない装置と接続しようとすると、USB-シリアルコンバータやネットワーク経由のターミナルサーバーをつかうことになります。

USB-CDC(Communication Device Class)はUSB-Serialコンバーター/USB-UART(Universal Asynchronous Receiver/Transmitter)経由でシリアル通信を行う際に使われる規格です。

今回使用しているArduino UNOにはメインのCPU(ATMEGA328P-PU)の他に、main CPUとUSBportの間にあって、USB-Serial コンバータの役割を果たしている副CPU(ATMEGA16U2-MU)が搭載されています。これによって、Arduino UNOは別途コンバータを用意することなく、USB-CDCデバイスとして働きます。(Arduinoのバージョンによっては、別途USB-Serial コンバーターを用意する必要があります。)

デバイスファイル名の確認¶

USB-CDCで接続された装置は、OSからシリアル通信装置(tty,cu:calling unit)として認識され、デバイスファイルが/dev以下に登録されます。登録されるデバイスファイル名はOSに依存します。

  • macosの場合は次のようになります。接続されたUSBポートを示す番号がデバイスファイル名に含まれています。
    % ls -l /dev/tty*usb*
    crw-rw-rw-  1 root  wheel  0x9000002  3  1 09:51 /dev/tty.usbmodem1101

  • Linuxでは、/dev/serial/by-idを調べることで、接続された装置がどのデバイスファイルに結びついているかを確認できます。
    $ ls -l /dev/serial/by-id
    合計 0
    lrwxrwxrwx. 1 root root 13 Feb 11 07:41 usb-Arduino_LLC_Arduino_Micro-if00 -> ../../ttyACM2
    lrwxrwxrwx. 1 root root 13 Feb 18 09:45 usb-Arduino__www.arduino.cc__0043_64936333037351904041-if00 -> ../../ttyACM4
    lrwxrwxrwx. 1 root root 13 Feb 11 07:41 usb-Arduino__www.arduino.cc__0043_9314036423335140F032-if00 -> ../../ttyACM3


注: Linuxの/dev/serial ディレクトリには、/dev/serial/by-idと/dev/serial/by-pathの二つのサブディレクトリがあります。/dev/serial/by-pathには、デバイスが接続されたポート名の名前がデバイスファイル名として登録されます。

$ ls -l /dev/serial/by-path
 /dev/serial/by-path:
  ...
  lrwxrwxrwx. 1 root root  13 Mar  2 08:02 pci-0000:00:14.0-usb-0:1.3.1:1.0 -> ../../ttyACM0
  lrwxrwxrwx. 1 root root  13 Mar  2 08:02 pci-0000:00:14.0-usb-0:1.3.3:1.0 -> ../../ttyACM1
  lrwxrwxrwx. 1 root root  13 Mar  2 14:43 pci-0000:00:14.0-usb-0:1.3.4:1.0 -> ../../ttyACM3
  ...

Linuxでは/dev/serial/by-idあるいは/dev/serial/by-path中のデバイスファイル名と/dev/中のttyACM名との対応は システムブートの前後で異なっていることがあります。その意味で, /dev/ttyACMの名前をプログラム中で直接使うより、/dev/serial/by-idあるいは/dev/serial/by-path中の名前を使う方が良いでしょう。

デバイスファイル名の取得¶

globモジュールや、osモジュール、fnmatchモジュール、reモジュールを使って、 Arduino装置がOSに認識されているかを 確認してみましょう。 glob.glob()は引数に与えられたパス名のパターンに合致するファイルのパス名のリストを返します。

In [2]:
import glob
glob.glob("/dev/tty*usb*") # Linuxでは、"/dev/ttyACM*"などとしてみましょう。
Out[2]:
['/dev/tty.usbmodem11101']

glob.glob()関数の返す値はデバイスファイル名のリストなので、最初の要素[0]だけを取り出します。

In [3]:
ttydev=glob.glob("/dev/tty*usb*")[0]
ttydev
Out[3]:
'/dev/tty.usbmodem11101'

osモジュールのlistdir関数は引数に指定されたパスに在る ファイル名のリスト を返します。 その中から、fnmatchモジュールのfnmatch関数を使ってパターンに合致するファイル名だけを選び出します。

In [4]:
import os, fnmatch
[file for file in os.listdir("/dev/") if fnmatch.fnmatch(file, 'tty*usb*')] # unix pattern
Out[4]:
['tty.usbmodem11101']

正規表現(regular expression)を使ってファイル名のリストから選択することもできますね。 (パターン "tty*usb*" と正規表現 "tty.*usb.*" の違いに注意してください。)

In [5]:
import os, re
[file for file in os.listdir("/dev/") if re.match('tty.*usb.*',file)] # regular expression
Out[5]:
['tty.usbmodem11101']

Windowsの場合¶

Windowsではシリアル通信のデバイスは"COM2"などの名前で指定します。この名前と実際に接続されている装置の対応については、Windowsのマニュアルをご覧ください。

serial.tools.list_ports モジュール¶

pyserialモジュールで操作可能なポートのリストを入手するには、 serial.tools.list_potsモジュールのgrep()やcomports()を使うことも可能です。 このモジュールを使うことで、より詳細なポートの情報を入手可能です。(platformによる, macosxではポートの詳細情報が得られない。→ pyserial 3.5では修正済)Linuxでの使用例を示します。

shellで直接確認することもできます。

macosの場合¶

bash $ python3 -m serial.tools.list_ports_osx /dev/cu.AUKEYBR-C1: n/a [n/a] /dev/cu.Bluetooth-Incoming-Port: n/a [n/a] /dev/cu.usbmodem11101: Arduino Uno [USB VID:PID=2341:0001 SER=6493534363335151A102 LOCATION=1-1.1] /dev/cu.wlan-debug: n/a [n/a]

linuxの場合:¶

$ python3 -m serial.tools.list_ports_linux
/dev/ttyACM0: USB-ADC AD7793 CQ Board [USB VID:PID=04D8:0FBA LOCATION=3-1.3.1:1.0]
/dev/ttyACM1: USB-ADC AD7793 CQ Board [USB VID:PID=04D8:0FBA LOCATION=3-1.3.3:1.0]
/dev/ttyACM2: Arduino Micro [USB VID:PID=2341:8037 LOCATION=3-4.3:1.0]
/dev/ttyACM3: ttyACM3 [USB VID:PID=2341:0043 SER=9314036423335140F032 LOCATION=3-1.3.4:1.0]

(お願い:serial.tools.list_ports_windowsをwindows PC上で実行した結果をお知らせください。)

pythonプログラム中のserial.tools.list_ports.comports()使用例:

In [6]:
import serial.tools.list_ports
for port, desc, hwid in serial.tools.list_ports.comports():
    print(port, desc, hwid)

print("\n serial.tools.list_ports.grep examples\n")
# serial.tools.list_ports.grep を使って、デバイス名、 description あるいは hwid に指定文字列を含むもの
for port, desc, hwid in serial.tools.list_ports.grep("usb"):
    print (port, desc, hwid)

for port, desc, hwid in serial.tools.list_ports.grep("Arduino"):
    print (port, desc, hwid)

for port, desc, hwid in serial.tools.list_ports.grep("2341"):
    print (port, desc, hwid)
/dev/cu.wlan-debug n/a n/a
/dev/cu.Bluetooth-Incoming-Port n/a n/a
/dev/cu.AUKEYBR-C1 n/a n/a
/dev/cu.usbmodem11101 Arduino Uno USB VID:PID=2341:0001 SER=6493534363335151A102 LOCATION=0-1.1.1

 serial.tools.list_ports.grep examples

/dev/cu.usbmodem11101 Arduino Uno USB VID:PID=2341:0001 SER=6493534363335151A102 LOCATION=0-1.1.1
/dev/cu.usbmodem11101 Arduino Uno USB VID:PID=2341:0001 SER=6493534363335151A102 LOCATION=0-1.1.1
/dev/cu.usbmodem11101 Arduino Uno USB VID:PID=2341:0001 SER=6493534363335151A102 LOCATION=0-1.1.1

動作チェック¶

ArduinoがOSに認識されていることが確認できましたので、 pythonプログラムを使って、ボードの動作を確認してみましょう。 まずは、プログラムをデバイスにシリアル接続し、初期化完了のメッセージが送られてくることを 確認します。

In [7]:
import time,glob
from serial import Serial
ttydev=glob.glob("/dev/tty*usb*")[0]
port=Serial(ttydev, baudrate=115200)
rply=port.read_until(b'*')
print(f"{ttydev=}",rply, rply.decode('ascii'))
ttydev='/dev/tty.usbmodem11101' b'\r\ngainermodoki32u Ready:0.0.1.08*'
gainermodoki32u Ready:0.0.1.08*

オープンしたシリアルポートの基本的な設定を確認してみましょう(.get_settings()メソッド)。 baudrateは既定値の9600から115200に変更されていますが、それ以外は既定値が使われています。

In [8]:
print(f"{port.get_settings()=}")
port.get_settings()={'baudrate': 115200, 'bytesize': 8, 'parity': 'N', 'stopbits': 1, 'xonxoff': False, 'dsrdtr': False, 'rtscts': False, 'timeout': None, 'write_timeout': None, 'inter_byte_timeout': None}

Notes:

Arduinoボードはシリアルポートが利用可能になると、 "gainermodoki32u Ready:0.0.1.04\n" を端末側に送信し、ボードがコマンド受付可能な状態になった事を示すために、"*"を端末に送信します。

ここでは、Pythonプログラムが端末としてArduinoボードと通信を行います。

まず、"serial.Serial"クラスをつかってボードへのSerial接続を確立します。 Serial接続の確立には、使用するSerial接続先の装置名(ここでは、"/dev/tty.usbmodem11101")と接続のパラメータ(baudrate, bytesize, parity, stopbits, など)を指定する必要があります。パラメータは既定の値と異なるbaudrateだけを与えています(baudrate=115200)。

Serialクラスの.read_until(expected=b'\n', size=None)メソッドをつかって、装置が"*"で終わるメッセージを送り返すのを待っています。(pyserialのバージョンアップによってterminatorはexpectedに名前が変わっています。)

ここで、.read_until()で与えられたパラメータは(unicode)文字型データではなく、 バイト型データ(b"*")であることに注意が必要です。 Serial通信に限らず装置との通信では文字型データだけではなく画像や大量の波形データなどバイナリ型のデータを取り扱うこともありますので、 バイト型を使用することになります。バイト型データ(bytes)と文字列(ユニコード,str)との変換には、 .encode()メソッド(str -> bytes) と.decode()メソッド(bytes -> str) を使います。

注) ボーレイト(baud rate)について:

ボー (baud) は、変調レートの単位である。ボーは、搬送波に対する1秒間あたりの変調の回数と定義されています。 現在のシリアル通信では、位相と振幅の組み合わせなどを使う事で、1変調あたりに複数のビット情報を送信できます。

シリアル通信の初期には1変調あたり1ビットの方式(BPSK)であったため、1 baud = 1bps(bit per second)でした。 しかし現在では、QPSKから256QAMに至る多値の変調方式がとられるため 1 baud $\ne$ 1 bps となっています。 このような歴史から、古い文献ではbaudとbpsを混同して使っていることがありますが、そういった歴史的事情を知った上でスルーしましょう。

なお、ボー(baud)は電気通信の初期に功績のあった ジャン=モーリス=エミール・ボドー(Jean-Maurice-Émile Baudot,1845 フランス) にちなんで名付けられたそうです。

注)接続速度について: ここではArduinoにダウンロードされたプログラムに合わせてbaudrate=115200を使っていますが、USB-CDC接続ではもっと 速い接続で通信することも可能です。可能な最高通信速度は接続する装置、操作するPC側のインタフェースの種類、ドライバなどによって変わります。 利用環境ごとに確認が必要です。

次に3色LEDの赤を点灯してみます。コマンド"a300"をデバイスに送信します。 その後、応答"a30*"を待ちます。

In [9]:
port.write(b"a300")
rply=port.read_until(b'*') # depend on version of
print("raw:", rply,"\t as string:", rply.decode('utf-8'))
raw: b'a30*' 	 as string: a30*

次にArduinoのアナログ出力の3番ピンの出力を0とするために、コマンドb"a300"を書き込みます。 コマンドの形式は:

  • "a":アナログ出力コマンド
  • "3": 出力ピン番号(16進表記)
  • 出力要求値:16進表記2桁(00-FF)

です。 装置側からは、それに対する応答として、

  • "a":アナログ出力コマンド
  • "3": 出力ピン番号(16進表記)
  • 出力値:10進表記(0~255)

の文字列に続いて"*"を送り返してきます。

これらの動作は、Arduino固有のものではなく、現在使用中のArduinoに書き込まれたプログラム(gainermodoki32u)によって規定されています。

Serialオブジェクトの.read_until()メソッドは、シリアルポートからの送信データに指定された文字(ここでは "*")が現れるまで、pythonプログラムの実行をブロックします。

次に、コマンド"a3ff"を使って, LEDを消灯させましょう。

In [10]:
print(f"{port.isOpen()=}")
port.write(b"a3ff")
rply=port.read_until(b'*')
print("raw:", rply,"\t as string:", rply.decode('utf-8'))
port.close()
print(f"{port.isOpen()=}")
port.isOpen()=True
raw: b'a3FF*' 	 as string: a3FF*
port.isOpen()=False

ちょっと余談:

今見ていただいた例では、LEDを点灯するのには”0”, 消灯するのに "0xff"(つまり255)を使っています。

自然なインタフェースでは、”0”と書けば消灯、大きな数字ほど明るくなる期待されます。

これは、この装置で利用した素子の仕様のためにこうなっています。

この装置でのアナログ出力の3番は3色LEDの赤のピンに繋がれています。 この3色LEDではアノード側が三つのLEDで共有されており、グラウンド側が独立となっています。 このため、ボードのアナログ出力はこれら のグラウンド側のピンに接続せざるを得ません。 此の結果、ボードからの出力がフルスケールの時LEDにかかる電圧差は0となり 消灯、ボードからの出力が0VのときLEDはフル点灯となります。

制御プログラム側でこの様な事情を吸収して、"自然”な動作のインタフェースを作ることが可能です(後述)。 制御プログラムの作成ではこのような機器の制限からくる動作を理解しておく必要があります。

試験装置素子接続図

基本的な動作が確認できました。

これらを組み合わせて全てのLEDを順次点灯していくプログラムを作ってみましょう。

コマンドを送信し、応答("*"で終わる)を待つ関数wait_input()を定義しておきます。

In [11]:
import time
from serial import Serial

def  wait_input(port,msg=None):
    if port.in_waiting >0:print(port.read_all())
    if msg:
        port.write(msg)
    resp=port.read_until(b'*')
    return resp

3色LEDのそれぞれの色および二つの単色LEDを順次点灯するプログラムを作ってみましょう。 コマンドのリストmsgsにLED の点灯、消灯のコマンドを用意しておき、 これらのコマンドを順次送信します。コマンドとコマンドの間には、wait秒の間を置くようにします。

In [12]:
def main(n=3, wait=0.1):
    ttydev=glob.glob("/dev/tty*usb*")[0]
    msgs=(b"a300", b"a3ff",
          b"a500", b"a5ff", b"a600", b"a6ff",
          b"a900", b"a9ff", b"aa00", b"aaff")
    with Serial(ttydev, 115200) as port:
        print(wait_input(port).decode('utf-8'))
        for i in range(n):
            for msg in msgs:
                resp=wait_input(port, msg)
                time.sleep(wait)
            print(i, resp.decode('utf-8'))
    print(f"{port.isOpen()=}")# with文を使ったので、portは自動的にクローズされます。

これを実行してみましょう。

In [14]:
print(f"started at {time.strftime('%X')}")
main(3, 0.2)
print(f"finished at {time.strftime('%X')}")
started at 10:48:50

gainermodoki32u Ready:0.0.1.08*
0 aAFF*
1 aAFF*
2 aAFF*
port.isOpen()=False
finished at 10:49:00

このプログラムでは、Serialオブジェクトはwith文の中だけでつかわれています。 明示的に.close()メソッドの呼び出しは行なっていませんが、with文を抜けたところでは、すでにSerialオブジェクトは閉じられている(closed)ことがわかります。

LED操作関数を定義しましょう。¶

LEDの操作コマンドで、"00"を設定するとLEDがOnになり"0xFF"を設定すると消灯されると いうのは、直感に反しますので、0-255(0xff)の数値でLEDの 明るさを設定する関数を定義します。

In [15]:
import time
from serial import Serial

def  wait_input(port,msg=None):
    if port.in_waiting >0:print(port.read_all())
    if msg: port.write(msg)
    return port.read_until(b'*')

def setRled(port, r):
    r=max(0,min(0xff,r))
    r = 0xff-r
    msg=f"aA{r:02x}"
    return wait_input(port, msg.encode('ascii'))

この関数を使って、赤色LEDの明るさを徐々に増減するプログラムを作ってみましょう。

In [16]:
def main():
    ttydev=glob.glob("/dev/tty*usb*")[0]
    with Serial(ttydev, baudrate=115200) as port:
        print(wait_input(port).decode('utf-8')) # Arduinoの起動を待つ。
        print("start increasing")
        for r in range(0,0x100,4):
            setRled(port,r)
        print("decreasing")
        for r in reversed(range(0,0x100,4)):
            setRled(port,r)
        print("end")

main()
gainermodoki32u Ready:0.0.1.08*
start increasing
decreasing
end

赤のLED(0xA=10)だけではなく緑のLED(9)も同時に制御してみましょう。 共通の操作は別関数としてまとめておきます。

In [47]:
import time
from serial import Serial

def  wait_input(port,msg=None):
    if port.in_waiting >0:print(port.read_all())
    if msg: port.write(msg)
    return port.read_until(b'*')

def setLed(port, chan, r):
    r=max(0,min(0xff,r))
    r = 0xff-r
    msg=f"a{chan:1x}{r:02x}"
    return wait_input(port, msg.encode('ascii'))

def setRled(port,r):
    return setLed(port,10,r)

def setGled(port,r):
    return setLed(port,9,r)

これらの関数を使い、赤色LEDと緑色LEDの明るさを

In [49]:
def main():
    ttydev=glob.glob("/dev/tty*usb*")[0]
    with Serial(ttydev, baudrate=115200) as port:
        print(wait_input(port).decode('utf-8'))
        print("start")
        setGled(port,0)
        setRled(port,0xff)
        for r in range(0,0x100,4):
            setRled(port,0xff-r)
            setGled(port,r)
        for r in reversed(range(0,0x100,4)):
            setRled(port,0xff-r)
            setGled(port,r)
        setRled(port,0)
        setGled(port,0)
        print("end")

for i in range(1):
    main()
gainermodoki32u Ready:0.0.1.08*
start
end

第13回(2022/3/8)はここまで

第14回(2022/3/29)はここから

アナログ入力¶

* Arduinoは 6本 の アナログ入力ピン を持っています。
* ADCは10bits精度(0-1023)を持っています。
* ボードに与えられた基準電圧をフルスケール(1023)とした整数値が返されます。

指定されたアナログピン番号(pin)の入力電圧を読み出して、端末に印刷するプログラムを作ってみましょう。データを読み出した時間を印刷するために、time.ctime()関数を使っています。

In [52]:
import time, glob
from serial import Serial
from math import log

def  wait_input(port,msg=None):
    if port.in_waiting >0:print(port.read_all())
    if msg: port.write(msg)
    return port.read_until(b'*')

def readADC(port,pin):
    msg=f"S{pin:1x}"
    resp=wait_input(port,msg.encode('ascii'))
    val=int(resp[2:-1])
    return val

Arduinoのアナログ入力を読み込むコマンドは"S<pin番号>"です。"<pin番号>" は16進一桁の数字で指定します。読み込んだデータをint関数を使って、0-1023の整数に変換します。

CdS(硫化カドミウム)セル¶

  • 光量($Lum$)が増えると抵抗値($R$)が下がる。
  • $ R/R0= K/Lum $

電圧を読み取り、明るさ(arb. unit) に変換して印刷する関数Cds()を定義します。 CdSセルはアナログ入力ピン 0 に接続されています。

In [51]:
def Cds(N=10,wait=1):
    ttydev=glob.glob("/dev/tty*usb*")[0]
    chan=0 # CdS
    with Serial(ttydev, baudrate=115200) as port:
        print(wait_input(port).decode('utf-8')) # Arduinoの起動を待つ。
        for i in range(N):
            v=readADC(port,chan)
            L=v/(1023-v) # Luminance with an arbitrary scale
            print(f"{time.ctime()}: {v=} {L=:.2f} a.u.")
            time.sleep(wait)

サーミスタ(Thermistor)¶

  • 温度が上がると抵抗値が下がる。
  • $R\sim R_0 e^{B(1/T - 1/T_0)}$, ただし$T=t+273.15$は絶対温度

電圧を読み取り、温度に変換して印刷する関数Therm()を定義します。 Thermistorはアナログ入力ピン 1 に接続されています。

In [50]:
def Therm(N=10,wait=1):
    ttydev=glob.glob("/dev/tty*usb*")[0]
    C=6.5 # いい加減な較正係数
    A=2370
    chan=1 # Thermister
    with Serial(ttydev, baudrate=115200) as port:
        print(wait_input(port).decode('utf-8')) # Arduinoの起動を待つ。
        for i in range(N):
            v=readADC(port,chan)
            TC=A/(C+log((1023-v)/v))-273.15
            print(f"{time.ctime()}: {v=} {TC=:.2f} °C")
            time.sleep(wait)

係数 $A, C$ は何点か異なる温度で測定を行った結果から計算しています。

これらの関数を実行してみましょう。

In [53]:
Cds(10)
Therm(10)
gainermodoki32u Ready:0.0.1.08*
Tue Mar 29 16:29:58 2022: v=865 L=5.47 a.u.
Tue Mar 29 16:29:59 2022: v=865 L=5.47 a.u.
Tue Mar 29 16:30:01 2022: v=866 L=5.52 a.u.
Tue Mar 29 16:30:02 2022: v=865 L=5.47 a.u.
Tue Mar 29 16:30:03 2022: v=717 L=2.34 a.u.
Tue Mar 29 16:30:04 2022: v=569 L=1.25 a.u.
Tue Mar 29 16:30:05 2022: v=557 L=1.20 a.u.
Tue Mar 29 16:30:06 2022: v=865 L=5.47 a.u.
Tue Mar 29 16:30:07 2022: v=866 L=5.52 a.u.
Tue Mar 29 16:30:08 2022: v=865 L=5.47 a.u.

gainermodoki32u Ready:0.0.1.08*
Tue Mar 29 16:30:10 2022: v=163 TC=17.18 °C
Tue Mar 29 16:30:11 2022: v=162 TC=16.92 °C
Tue Mar 29 16:30:13 2022: v=161 TC=16.66 °C
Tue Mar 29 16:30:14 2022: v=162 TC=16.92 °C
Tue Mar 29 16:30:15 2022: v=163 TC=17.18 °C
Tue Mar 29 16:30:16 2022: v=163 TC=17.18 °C
Tue Mar 29 16:30:17 2022: v=163 TC=17.18 °C
Tue Mar 29 16:30:18 2022: v=163 TC=17.18 °C
Tue Mar 29 16:30:19 2022: v=164 TC=17.44 °C
Tue Mar 29 16:30:20 2022: v=167 TC=18.21 °C

デジタル出力¶

この装置でデジタル出力をHighにするには、"H"コマンドを送ります。Lowにするには、"L"を送ります。

In [54]:
import time, glob
from serial import Serial
def  wait_input(port,msg=None):
    if port.in_waiting >0:print(port.read_all())
    if msg: port.write(msg)
    return port.read_until(b'*')

def dout(port,pin,val):
    if val:
        cmd="H"
    else:
        cmd="L"
    msg=f"{cmd:1s}{pin:1x}"
    print(msg)
    resp=wait_input(port,msg.encode('ascii'))
    return resp

デジタル出力の実行例¶

In [55]:
def main():
    ttydev=glob.glob("/dev/tty*usb*")[0]
    chan=2 # Buzzer
    with Serial(ttydev, baudrate=115200) as port:
        print(wait_input(port).decode('utf-8')) # Arduinoの起動を待つ。
        dout(port,13,True)
        dout(port,chan,True)
        time.sleep(3)
        dout(port, chan, False)
        dout(port, 0xd, False)
main()
gainermodoki32u Ready:0.0.1.08*
Hd
H2
L2
Ld

このArduinoにダウンロードされているプログラムでは、"H2"コマンドは特別扱いされていて、ブザーを使って音階を鳴らします。

デジタル入力¶

デジタル入力の例として、switchを監視して、状態が変化(On->Off/Off->On)された時に端末にメッセージを 印刷するプログラムを作成してみましょう。 "R"コマンドを使って、指定するデジタル入力ピン番号の状態を読み込みます。int()を使ってbyteデータを整数に変換します。

In [25]:
import time, glob,datetime
from serial import Serial
from math import log

def  wait_input(port,msg=None):
    if port.in_waiting >0:print(port.read_all())
    if msg: port.write(msg)
    return port.read_until(b'*')

def din(port,pin):
    msg=f"R{pin:1x}"
    resp=wait_input(port,msg.encode('ascii'))
    val=int(resp[2:-1])
    return val

デジタル入力の7番ピンに接続したプッシュスイッチの状態をモニタしてみましょう。 前回の状態をst_prevに記録して、新しく読み込んだ状態をstに保存します。 これらがお互いに異なる値の時、メッセージを出力します。

datetime.datetime.now().ctime()はdatetimeモジュールのdatetimeクラスの.now()メソッドを 使って現在時間を入手し、.ctime()関数で標準の時刻を表す文字列に変換しています。

.ctime()を.isoformat()に変えると、秒以下の時間まで印刷できるようになります。

In [56]:
def main(N=10,wait=0.1):
    ttydev=glob.glob("/dev/tty*usb*")[0]
    chan=7 # push switch # chan=12 # tilt switch
    with Serial(ttydev, baudrate=115200) as port:
        wait_input(port).decode('utf-8') # Arduinoの起動を待つ。
        st=din(port,chan)
        print(f"start: {datetime.datetime.now().ctime():s}")
        for i in range(N):
            st_prev,st=st,din(port,chan)
            if st_prev != st:
                print(
                    f"{datetime.datetime.now().isoformat()[:-3]:s} st: {st_prev} -> {st}"
                )
            time.sleep(wait)
    print(f"end: {datetime.datetime.now().ctime():s}")
main(100,0.05)
start: Tue Mar 29 16:35:42 2022
2022-03-29T16:35:51.204 st: 0 -> 1
2022-03-29T16:35:51.605 st: 1 -> 0
end: Tue Mar 29 16:35:52 2022

animation¶

Arduinoから読み込んだデータの時間変化をstrip chart風に表示してみます。 まずは、matplotlibを使って、グラフを作成してみます。 それに先立ち、何度も使うArduinoに関する関数を一つのファイル(arduino_utils.py)にまとめておきます。 このファイルをモジュールとしてimportすることで、これらの関数を別のプログラムで利用できるようになります。 (このプログラムを実行したArduinoにはアナログ入力の3番に別の照度センサをつないでいます。)

In [27]:
%%file arduino_utils.py
import time, glob
from serial import Serial
from math import log

def  wait_input(port, msg=None):
    if port.in_waiting >0:print(port.read_all())
    if msg: port.write(msg)
    return port.read_until(b'*')

def readADC(port, pin):
    msg=f"S{pin:1x}"
    resp=wait_input(port,msg.encode('ascii'))
    val=int(resp[2:-1])
    return val

def getLum(dev):
    chan=3 # Lum
    v=readADC(dev, chan)
    return v

def getCds(dev):
    chan=0 # CdS
    v=readADC(dev, chan)
    L=30*v/(1023-v) # Luminance with an arbitrary scale
    return L

def getTherm(dev):
    C=6.5 # いい加減な較正係数
    A=2370
    chan=1 # Thermister
    v=readADC(dev,chan)
    TC=A/(C+log((1023-v)/v))-273.15
    return TC
Overwriting arduino_utils.py

time-plot:時間変化をグラフ化する。¶

matplotlibで時間変化をグラフ化する際には、横軸の変数としてdatetime.datetimeオブジェクトを使うのが便利です。 まずは、データをリストに蓄積し、matplotlibでグラフ化してみます。

In [3]:
%matplotlib widget
from arduino_utils import *
import datetime
import matplotlib.pyplot as pyplot

def plot_test(N=10):
    ttydev=glob.glob("/dev/tty*usb*")[0]
    if (not ttydev):
        return
    print(f"connecting to {ttydev}")
    with Serial(ttydev, baudrate=115200) as dev:
        wait_input(dev).decode('utf-8') # Arduinoの起動を待つ。
        lt=[datetime.datetime.now()]
        lcds=[getCds(dev)]
        llum=[getLum(dev)]
        lines=pyplot.plot(lt,lcds,lt,llum)
        for i in range(100):
            lt.append(datetime.datetime.now())
            lcds.append(getCds(dev))
            llum.append(getLum(dev))
            lines[0].set_data((lt,lcds))
            lines[1].set_data((lt,llum))
            pyplot.xlim(min(lt),max(lt))
            pyplot.ylim(0, 1.05*max(max(lcds),max(llum)))
            time.sleep(0.2)
        pyplot.draw()

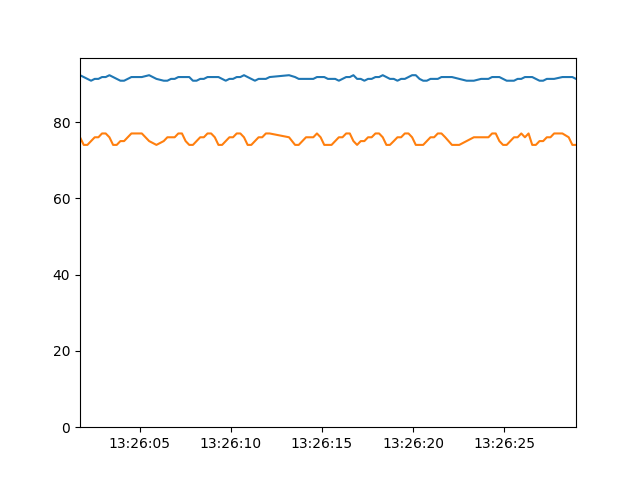

グラフをプロットする。¶

(グラフの全体を見るためにはブラウザでズームアウトをお試しください。)

In [4]:
%matplotlib widget
plot_test()
pyplot.show()
connecting to /dev/tty.usbmodem11101

"%matplotlib widget"について¶

jupyterlab/jupyter/ipythonの%matplotlibマジックでは、引数として inline(既定値), notebook, widgetを指定することができます。widgetを指定した場合には、matplotlibの窓と同じような、移動/拡大/保存などの操作をnotebookからも実行できます。 %matplotlib widgetを利用するためには、拡張機能を追加する必要があります。

pip install ipympl

インストールの詳細は、ipymplをご覧ください。

matplotlib animation:アニメーションとして表示する。¶

時間変化のグラフを動的なアニメーションとして表示してみます。 グラフのアニメーションを表示するために、matplotlibではanimationサブモジュールが提供されています。今回はanimationの中のFuncAnimationクラスを使うことにします。 FuncAnimationのオブジェクトの生成には、

* グラフを描画する`Figure`オブジェクトと
* アニメーションの各フレームを更新するための関数を引数に与えます。
* グラフを初期化するための関数 を`init_func`に与えることもできます。
In [45]:
# for widget, install ipympl with `pip install ipympl`
from arduino_utils import *

import datetime,logging
import matplotlib.pyplot as pyplot
from matplotlib.animation import FuncAnimation
import IPython
from IPython.display import display,HTML

# equivalent to rcParams['animation.html'] = 'html5'
#from matplotlib import rc
#rc('animation', html='html5')

def anim(dev, mxl=200):
    fig, ax = pyplot.subplots(1,1)
    ax.relim()
    ax.autoscale_view()
    lt=[]
    lcds=[]
    llum=[]

    def anim_plot(t1):
        nonlocal fig, ax, mxl, dev
        nonlocal lt, lcds, llum
        lines=ax.lines
        lt.append(datetime.datetime.now())
        lcds.append(getCds(dev))
        llum.append(getLum(dev))
        lt=lt[-mxl:]
        lcds=lcds[-mxl:]
        llum=llum[-mxl:]
        lines[0].set_data((lt,lcds))
        lines[1].set_data((lt,llum))
        ax.set_xlim(min(lt), max(lt))
        ax.set_ylim(0, 1.05*max(max(lcds),max(llum)))
        return  ax

    def setup():
        nonlocal fig, ax, dev
        nonlocal lt, lcds, llum
        logging.info("start setup")
        lt=[datetime.datetime.now()]
        lcds=[getCds(dev)]
        llum=[getLum(dev)]
        ax.plot(lt, lcds, lt, llum)
        return  ax

    ani=FuncAnimation(fig,
                                anim_plot,init_func=setup,
                                frames=max(300,mxl),
                                interval=200, blit=False,
                                )
    return ani
In [46]:
%matplotlib widget
if __name__ == "__main__":
    ttydev=glob.glob("/dev/tty*usb*")[0]
    if (not ttydev):
        import sys
        sys.exit()
    print(f"connecting to {ttydev}")
    with Serial(ttydev, baudrate=115200) as dev:
        wait_input(dev).decode('utf-8') # Arduinoの起動を待つ。
        ani=anim(dev,120)
        display(HTML(ani.to_html5_video())) # jupyterlabで表示させるためのおまじない
    pyplot.close()
connecting to /dev/tty.usbmodem11101
Your browser does not support the video tag.

実時間での表示¶

前節ではアニメーションをファイルに保存して、そのファイルを端末上で表示しました。

以下のプログラムを実行することで、実時間に変化するグラフを表示することができます。 端末で、python3 function_animation.pyを実行します。コメントを外すことによって、アニメーションを保存することもできます。保存するファイルの形式として、HTML5, gif, mp4がサポートされています。

In [32]:
%%file function_animation.py
#!python3
import datetime, logging
import matplotlib.pyplot as pyplot
import matplotlib.animation as mpl_anim

from arduino_utils import *

def anim(dev,mxl=200):
    fig, ax = pyplot.subplots(1,1)
    ax.relim()
    ax.autoscale_view()
    lt=[]
    lcds=[]
    llum=[]

    def anim_plot(values):
        nonlocal fig, ax, mxl, dev
        nonlocal lt, lcds, llum
        lines=ax.lines
        lt.append(values[0])
        lcds.append(values[1])
        llum.append(values[2])
        lt=lt[-mxl:]
        lcds=lcds[-mxl:]
        llum=llum[-mxl:]
        lines[0].set_data((lt,lcds))
        lines[1].set_data((lt,llum))

        ax.set_xlim(min(lt), max(lt) )
        ax.set_ylim(0, 1.05*max(max(lcds),max(llum)) )
        return  [ax,]

    def gen_function():
        nonlocal fig, ax, mxl, dev
        nonlocal lt, lcds, llum

        while 1:
            yield(
                datetime.datetime.now(),
                getCds(dev),
                getLum(dev)
            )

    def setup():
        nonlocal fig, ax, mxl,dev
        nonlocal lt, lcds, llum

        logging.info("start setup")
        lt=[datetime.datetime.now()]
        lcds=[getCds(dev)]
        llum=[getLum(dev)]
        ax.plot(lt, lcds, lt, llum)
        pyplot.draw()
        return  [ax,]

    ani=mpl_anim.FuncAnimation(fig, anim_plot, init_func=setup,
                               frames=gen_function, interval=200,
                               save_count=2*mxl, cache_frame_data=False,
                               )
    pyplot.show()
    # with open("_images/Figure_1.html","w") as f :
    #    f.write(ani.to_html5_video())
    # ani.save("_images/Figure_1.gif", writer="pillow")
    # ani.save("_images/Figure_1.mp4", writer="ffmpeg")
    return ani

def main():
    ttydev=glob.glob("/dev/tty*usb*")[0]
    if (not ttydev):
        import sys
        sys.exit()
    print(f"connecting to {ttydev}")
    with Serial(ttydev, baudrate=115200) as dev:
        wait_input(dev).decode('utf-8') # Arduinoの起動を待つ。
        ani=anim(dev,120)
    pyplot.close()

if __name__ == "__main__":
    main()
Overwriting function_animation.py

実行中に保存されたグラフのイメージ Figure1

実時間グラフの表示¶

端末を開き、

python3 function_animation.py

を実行して、実時間でアニメーショングラフを表示します。 (グラフの窓を閉じるなどでプログラムの実行は停止されます。)

アニメーションの再生¶

html形式で保存したアニメーションをノートブックの中で再生します。

webブラウザでhtmlファイルを開いてもアニメーションが再生されます。

In [33]:
import IPython
from IPython.display import display,HTML

display(HTML(open("_images/Figure_1.html").read()))
Your browser does not support the video tag.

今日のまとめ¶

  • serial接続を使って、装置からデータを入出力する
  • 入手したデータ(デジタル値)を物理的に意味のある数値に変換する。
  • 入手したデータをテキスト/グラフ/アニメーションとして表示する。

今回で2021年度のPython入門講座は終了です。

テキストの資料は、

http://j-parc.jp/ctrl/documents/articles/

から入手可能です。(随時更新/追加 することがあります。)

録画資料もこちらから閲覧できるように整備する予定です(なお、MS teamsのゲストアカウントは取り消しとなる予定です。Streamも利用できなくなります。)

EPICS CAをPythonから利用するための講座を準備中です。準備が整いましたら、ご連絡いたします。
