物質・生命科学実験施設

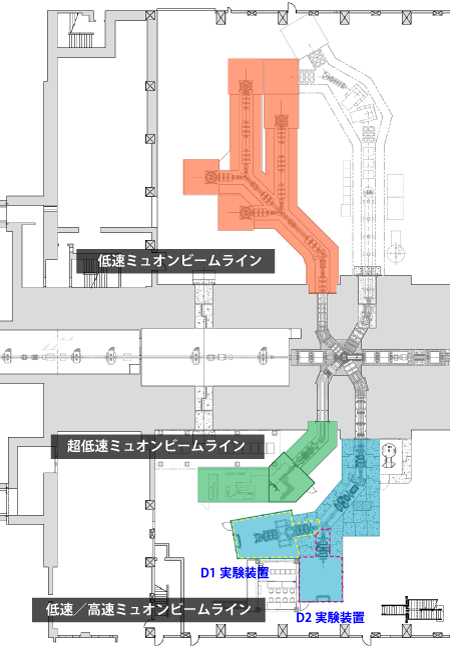

ミュオン2次ビームライン配置構想図

muon beamlines D2 instrument D1 instrument

D1実験装置の概要
  • 表面ミュオンないしは 50MeV/c 以下の正ミュオンを利用する。
  • ダブルパルス、単パルス、短パルス（>30ns）ビームが選択可能
  • 検出器128ch、縦磁場0.2T、横磁場3mTおよびゼロ磁場
  • 期待されるミュオンビーム強度　1.0×106 µ+/s （ダブルパルス時）　（@100kW陽子ビーム）
D2実験装置の概要
  • 表面ミュオンないしは50MeV/c以下の正ミュオン
  • Ge検出器などの自由な装置のレイアウトが可能
  • 期待されるミュオンビーム強度　1.0×106 /s （ダブルパルス時）　（@100kW陽子ビーム）
低速、高速ミュオンビームラインの様子
シールドコンクリートをかける前の
低速/高速ミュオンビームラインの様子
D1実験装置
D1実験装置

D2実験装置
D2実験装置
各実験装置の仕様
