加速器

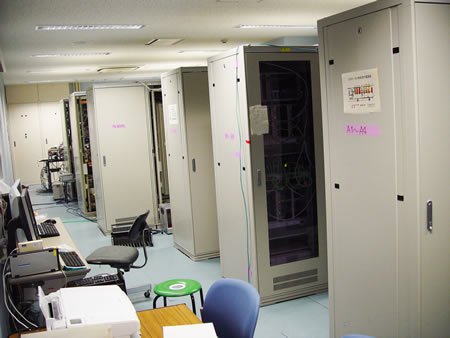

d2lcr

ローカル制御室
それぞれの電源棟内にある装置を制御する部屋です。

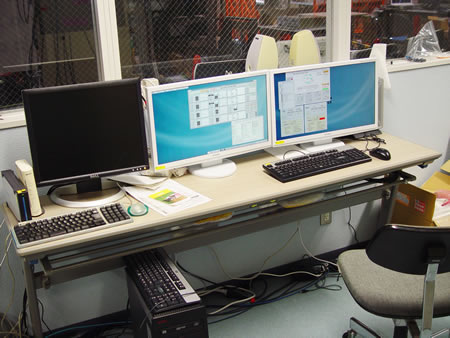

d2cnsl

コンソール
機器の監視のためのコンソールもあります。

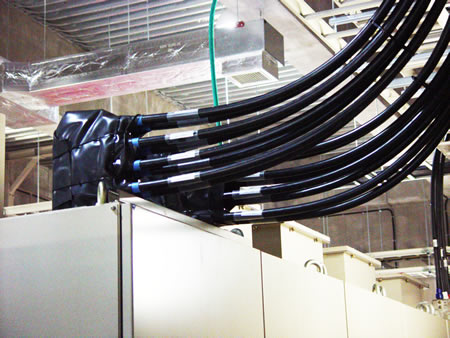

pwrline

電力線
3000A程度の電流を流す電源では太い出力線を更に並列接続しています。

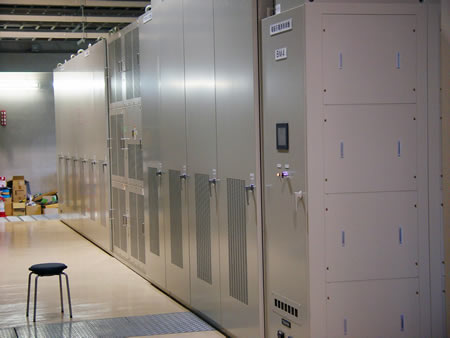

bm4

偏向電磁石用電源装置
偏向電磁石のための時々刻々と変化する電流を作り出します。最大3000A程度です。

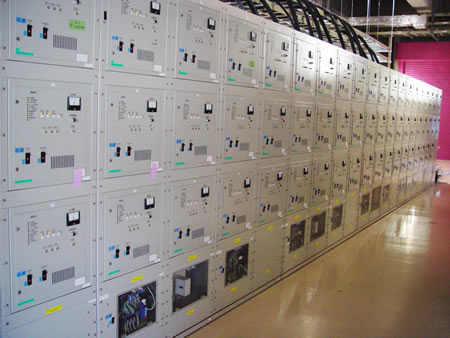

strps

軌道補正用電磁石電源装置
補正の電磁石は磁石毎に電流が異なるため磁石毎に電源があり、各電源室に６０個程度の集合型の
電源となっています。あまり電流が大きくないので、１戸建てにしてもらえなかったのでした。

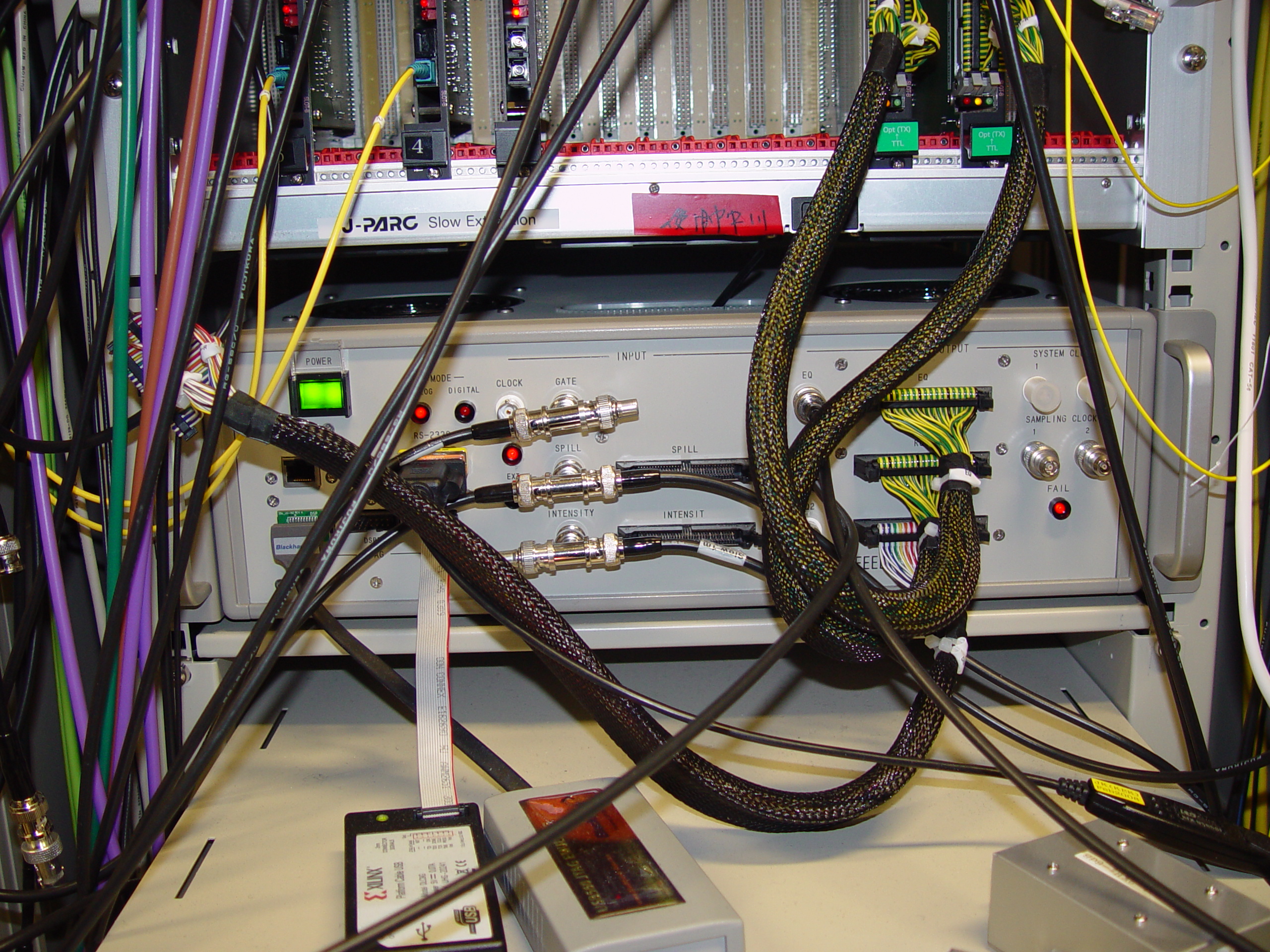

sxfb

遅い取り出しのビーム量（Spill）制御装置
遅い取り出し時に、取り出されるビームが一定になるよう電磁石（EQ,RQ）
の電流を計算しています。(1秒間に１０万回程度計算結果を出しています。）

画像をクリックすると動画が流れます (2.6MB)

速い取り出し(FX)時のビーム波形
速い取り出し時のビーム強度と磁場(ビームエネルギーに対応)の波形です。
ビーム強度が急激になくなっている時にビームをニュートリノ実験施設に向けて送り出しています。

画像をクリックすると動画が流れます (4.7MB)

遅い取り出し(SX)時のビーム波形
遅い取り出し時のビーム強度と磁場(ビームエネルギーに対応)と、
取り出されてハドロンへ行くビーム(spill)の波形です。
Spillがほぼ一定なので、ビーム強度は一定の割合いで減少していきます。
