加速器

昨年の実績

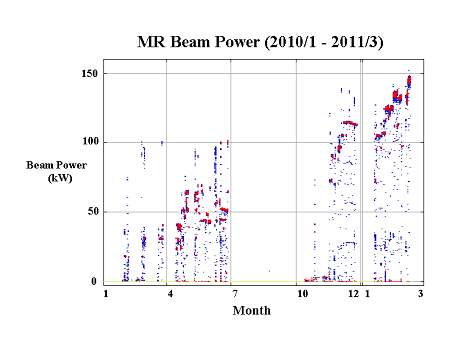

MRの昨年１年間のビームパワーの変化

3SX

1日の加速の頻度に対しての発生頻度
青：０．１％以下（試験や異常）
赤：通常運転時
薄い緑：１００％（停止時のみ）



MRの最大パワー

公称のMRのビームパワーは１４５ｋWであるが、データを丹念に調べると１５０ｋWを超えたところにデータ点があった。

03/08/2011 11:31:40 145.849241 kW
03/08/2011 11:35:34 151.975517 kW
03/08/2011 11:37:21 144.662674 kW

非公式最大ビームパワーは 152 kWであった。（上記グラフ作成者談）

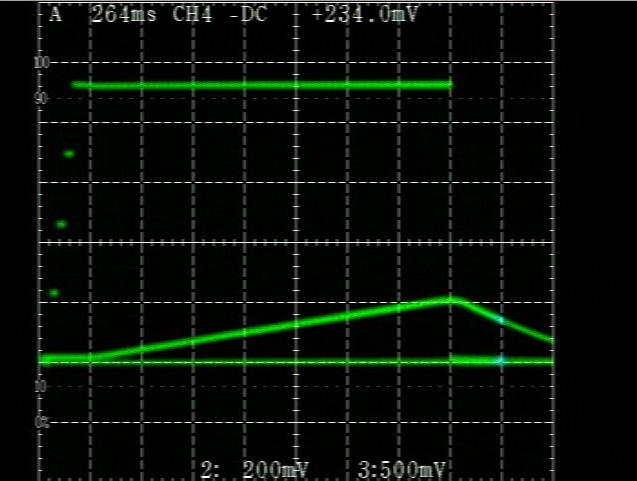

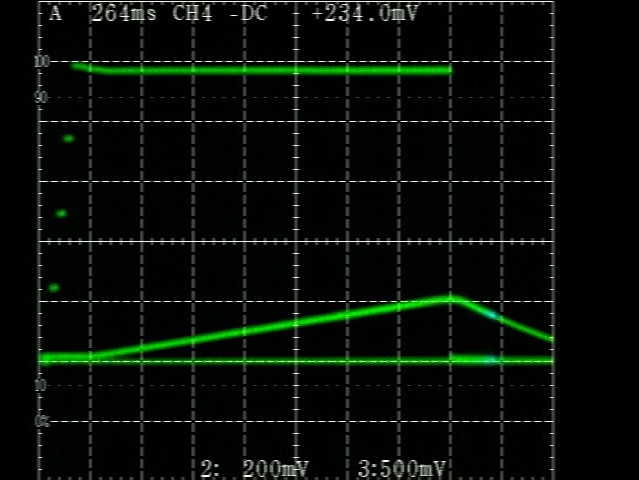

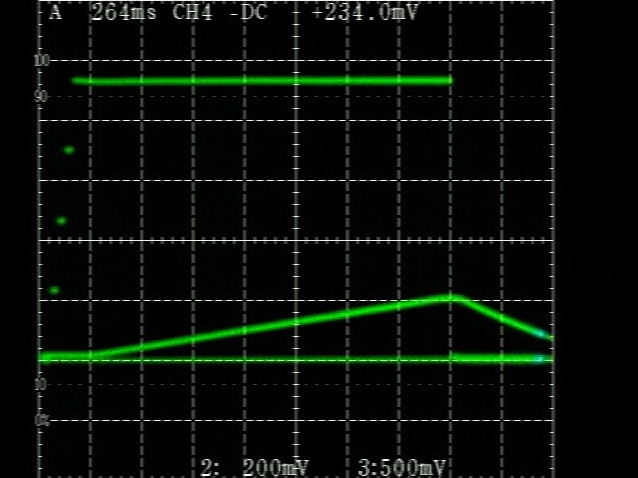

この３回のビーム加速時の波形表示を示します。２本の線の上がビーム強度です。ｋW表示と比例する情報を表示しています。この線が高いと加速粒子数が多い（パワーが大きい）ことを意味します。 下はその時の偏向電磁石の電流に比例する量です。横方向全体でほぼ３秒です。時間で変化してゆく状況を示しています。
