15. ツール:ERAlchemy2

pythonのeralchemyモジュールを使うと, SQLのshemaから直接ER図を作成できます。 ただeralchemyモジュールのメンテナンスが中断されている様で、sqlalchemyの最新バージョンでは ちょっとソースコードの修正が必要でした [1] 。eralchem2がforkされていて、いずれマージされそうです。 eralchemyのリンクで {1.N} などがつく場所が標準的な場所と逆転しているので、ersqlalchemy2 を使うのが良さそうです。

[1]

eralchemyの作成した .gv/.dot ファイルで、nodeの共通設定に fontname="IPAGothic" などを設定します。既定設定の"Helvetica"がなぜか認識されません。Macos固有の問題のようです。 "Helvetica Neue"にすれば大丈夫です。ー＞eralchemyのソースコードをとりあえず書き換えてしまって対応しています。

図 15.1 ERAlchemy2で作成したER図(dot)をsphinx-graphvizで表示(graphviz ディレクティブ）

図 15.2 ERAlchemy2で作成したER図(erd)をPlantUMLに(手作業で)書き換える。

リスト 15.1 eralchemy2で作成した erd ファイル

[performedby]
    *id {label:"INTEGER"}
    name {label:"VARCHAR"}
    type {label:"VARCHAR"}
[groupmembers]
    *artist_id {label:"INTEGER"}
    *group_id {label:"INTEGER"}
[artists]
    *id {label:"INTEGER"}
    FamilyName {label:"VARCHAR"}
    FirstName {label:"VARCHAR"}
    MiddleName {label:"VARCHAR"}
    Na {label:"VARCHAR"}
    NickName {label:"VARCHAR"}
    Sei {label:"VARCHAR"}
    azana {label:"VARCHAR"}
[groups]
    *id {label:"INTEGER"}
    date_from {label:"DATETIME"}
[songs]
    *id {label:"INTEGER"}
    composer_id {label:"INTEGER"}
    lyricwriter_id {label:"INTEGER"}
    releasedate {label:"DATETIME"}
    title {label:"VARCHAR"}
[tracklists]
    *album_id {label:"INTEGER"}
    *track_id {label:"INTEGER"}
[tracks]
    *id {label:"INTEGER"}
    TrackTime {label:"INTEGER"}
    arranger_id {label:"INTEGER"}
    performer_id {label:"INTEGER"}
    recdate {label:"DATETIME"}
    revision {label:"VARCHAR"}
    song_id {label:"INTEGER"}
[albums]
    *id {label:"INTEGER"}
    artist_id {label:"INTEGER"}
    company {label:"VARCHAR"}
    genre {label:"VARCHAR"}
    price {label:"INTEGER"}
    title {label:"VARCHAR"}
    year {label:"DATETIME"}

artists 1--* groupmembers
groups 1--* groupmembers
performedby 1--1 artists
performedby 1--1 groups
artists ?--* songs
artists ?--* songs
tracks 1--* tracklists
albums 1--* tracklists
performedby ?--* tracks
performedby ?--* tracks
songs ?--* tracks
performedby ?--* albums

リスト 15.2 eralchemy2で作成した erd ファイルを手作業で書き換えたpumlファイル(IE記法)

@startuml
title Translated from .gv file to .puml by hand

entity albums {
    *id  : INTEGER
    --
    artist_id  : INTEGER
    company  : VARCHAR
    genre  : VARCHAR
    price  : INTEGER
    title  : VARCHAR
    year  : DATETIME
    }

entity performedby {
    *id  : INTEGER
    --
    name  : VARCHAR
    type  : VARCHAR
    }

entity artists {
    *id  : INTEGER
    --
    FamilyName  : VARCHAR
    FirstName  : VARCHAR
    MiddleName  : VARCHAR
    Na  : VARCHAR
    NickName  : VARCHAR
    Sei  : VARCHAR
    azana  : VARCHAR
    }

entity groupmembers {
    *artist_id  : INTEGER
    --
    *group_id  : INTEGER
    }

entity groups {
    *id  : INTEGER
    --
    date_from  : DATETIME
    }

entity songs {
    *id  : INTEGER
    --
    composer_id  : INTEGER
    lyricwriter_id  : INTEGER
    releasedate  : DATETIME
    title  : VARCHAR
    }

entity tracklists {
    *album_id  : INTEGER
    --
    *track_id  : INTEGER
    }

entity tracks {
    *id  : INTEGER
    --
    TrackTime  : INTEGER
    arranger_id  : INTEGER
    performer_id  : INTEGER
    recdate  : DATETIME
    revision  : VARCHAR
    * song_id  : INTEGER
    }

artists     |o-o{ songs
artists     |o-o{ songs
artists     ||--o{ groupmembers
groups      ||--o{ groupmembers
performedby |o--o{ albums
performedby |o--o{ tracks
performedby |o--o{ tracks
performedby ||--|| artists
performedby ||--|| groups
songs       |o-o{ tracks
albums      ||--o{ tracklists
tracks      ||--o{ tracklists

@enduml

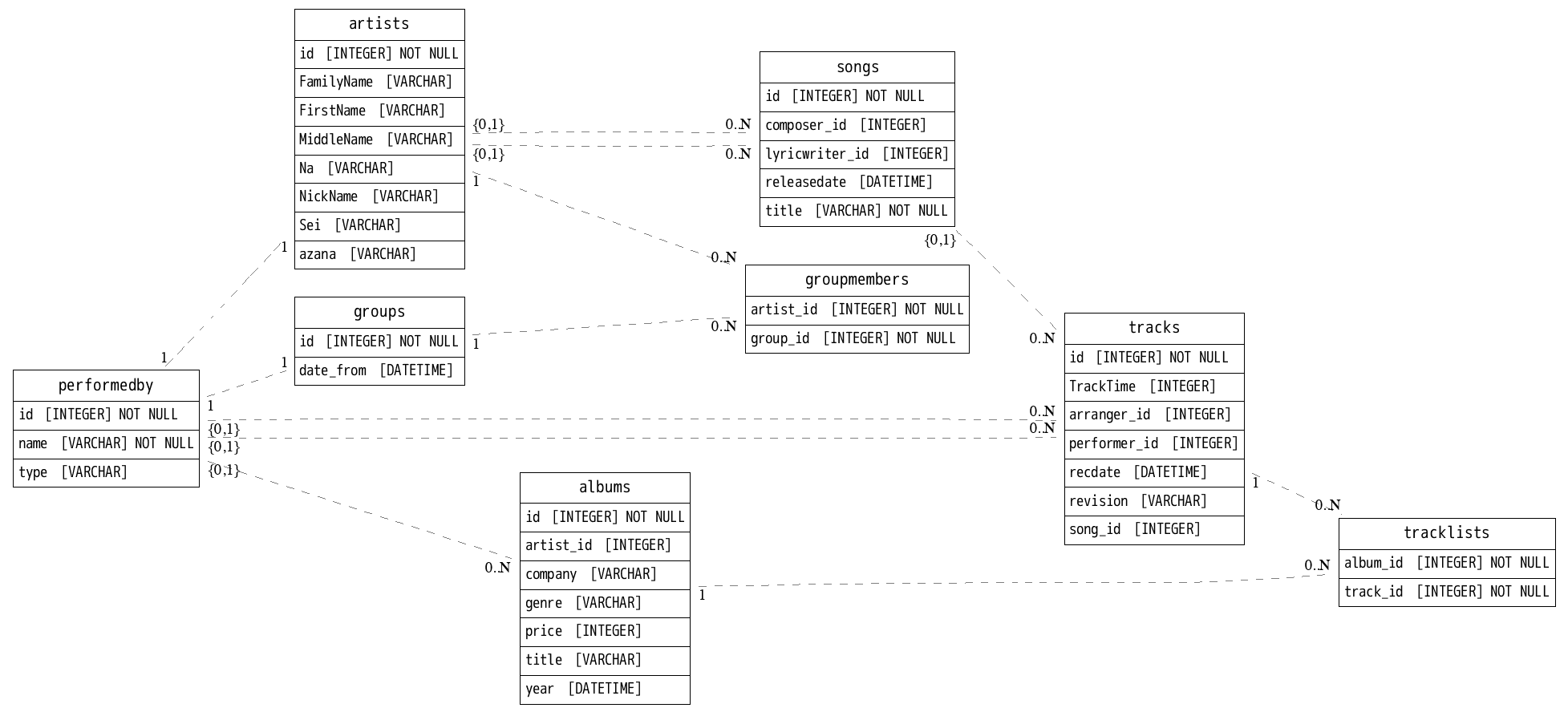

図 15.3 ERAlchemy2で作成したER図(png)

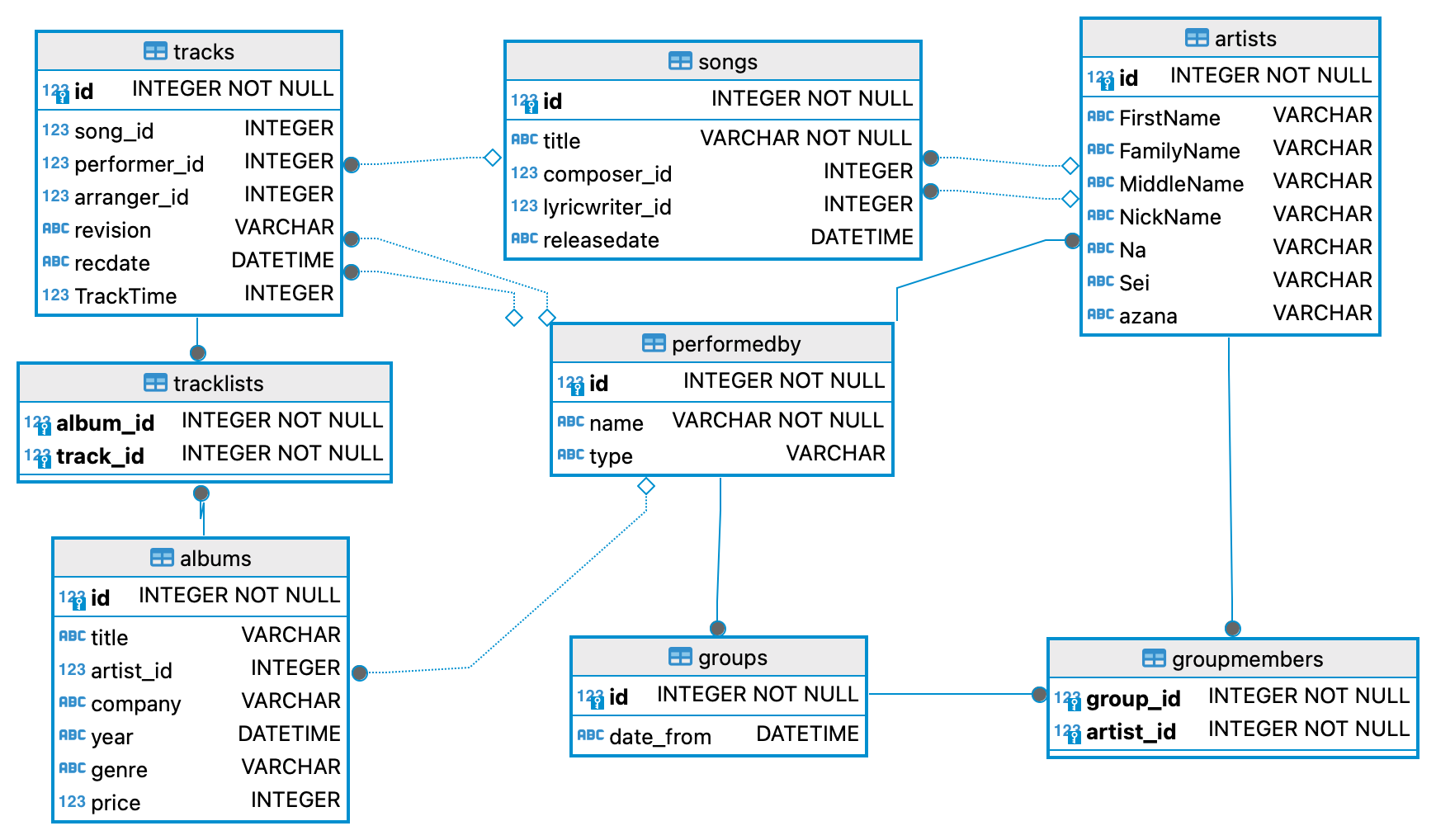

図 15.4 DBeaverから書き出したER図(IDEF1X記法)

15.1. 改良版eralchemy2

オリジナルのeralchemy2はPlantUMLに対応していません。しかし、PlantUMLに対応した改良版eralchemyが githubに 投稿 されています。

このバージョンで出力のファイル拡張子を".puml", ".uml", ".pu" のいずれかにすると、PlantUMLのインプットが生成されます。

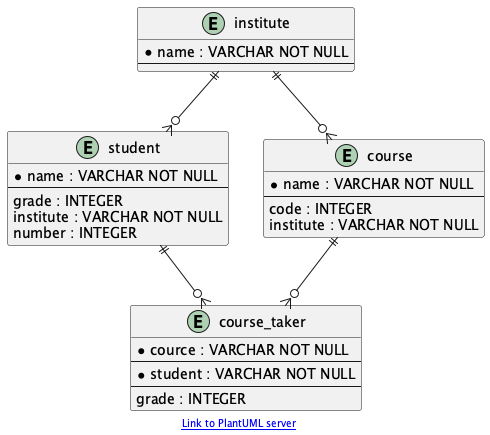

図 12.2 のデータベースを実際に構築し、そのデータベースのER図を eralchemy2とplantUMLで作成してみました。

N対MのリレーションはそのままではRDBに実装できませんので、リンクテーブル course_takerを作成しています。

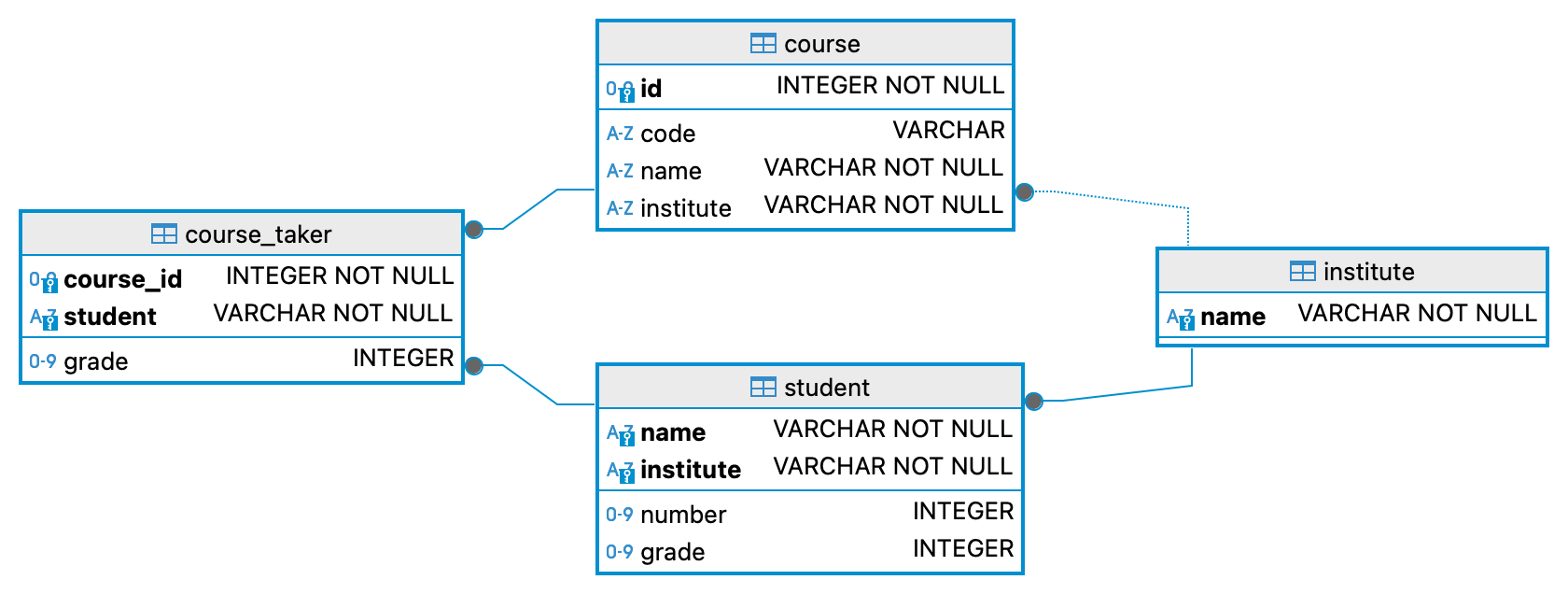

DBeaverで表示されるおなじデータベースのER図がこちらです。

この章で先ほど紹介した SongsDBのeralchemy2で作成したER図はこちらです。位置の調整は行っていません。

図 15.5 改良版ersqlalchemy2で生成したPlantUMLのER図

15.1.1. image map

eralchemy2で作成した図には、リンクが表示されています。pngファイルと同時に生成される .cmapx ファイルを利用することで、 HTMLのイメージ マップとして動作させることが可能です。 以下の例では同じER図をplantUMLサーバーを使ってブラウザ上に表示します。 PlantUMLでsvgを作成して、クリック可能なwebページとすることも可能ですね。

<img src="_images/Classes_ER2_UML.png" USEMAP="#Classes_ER2_UML_map" />
<map id="Classes_ER2_UML_map" name="Classes_ER2_UML_map">
<area shape="rect" id="id1" href="https://www.plantuml.com/plantuml/svg/IyqhoIofL538p2i6CafBKgkv5BGKyX9pKnMi5C8SWvmz78CK_Fn35Fn2VNouT7MvQhbIeLgIyqkBYbFZInApKul0ka02oRZqAIW0LHINbAO0jUDMef1Ub9W2CiBJByJLtJK8oJgeNaBkmsO8I0pkGMpwG0hoIdEJKekmMWtnAJ4s9-UJPd4j5yHi1OMQ6btT_6gKGEM21HTMIOIvC6ceSYmo48q0" title="link to PlantUML server" alt="" coords="181,416,295,428"/>
</map>
